ユニバーサルジョイントソケットの可動範囲は？ハンドツール vs インパクトツール 比較！
Tien-iが製造するプロ仕様ユニバーサルソケットについて、「どのくらい曲げられるのか？」といったご質問をよくいただきます。様々な角度に曲げられますか？90度に曲げられますか？
通常、ユニバーサルソケットを購入されるお客様は経験豊富な整備士の方々です。彼らは修理中に頻繁な切り替えに不便さを感じていました。その解決策として、ユニバーサルジョイントとソケットの両方の代わりになるユニバーサルソケットが登場しました。
以前：
.jpg)
.jpg)
現在：
各ユニバーサルソケットは360度回転できますが、これはソケット自体が完全に一周回転することを指します。
しかし、「ユニバーサルソケットの曲げ角度」について尋ねる場合、私たちは「上部の6ポイントソケット」と「下部の四角ドライブソケット」の間の最大曲げ角度を指しています。
下の画像は、Tien-iが製造するプロ仕様のエア式ユニバーサルソケットを示しており、これは30度の曲げ角度を持っています。
.jpg)
下の画像は、Tien-iが製造するプロ仕様のエア式ユニバーサルソケットを示しており、これは30度の曲げ角度を持っています。
機械的な観点から見ると、ギアを使用せず、中央軸のみに頼って90度の曲げを達成することは想像しがたいです。
そこで、Tien-iのエンジニアにトルク伝達と角度がどのようにバランスされているかを説明してもらいました。
まず、概念を明確にしましょう。ソケット自体の長さは曲げ角度の原因ではありません。
.jpg)
.jpg)

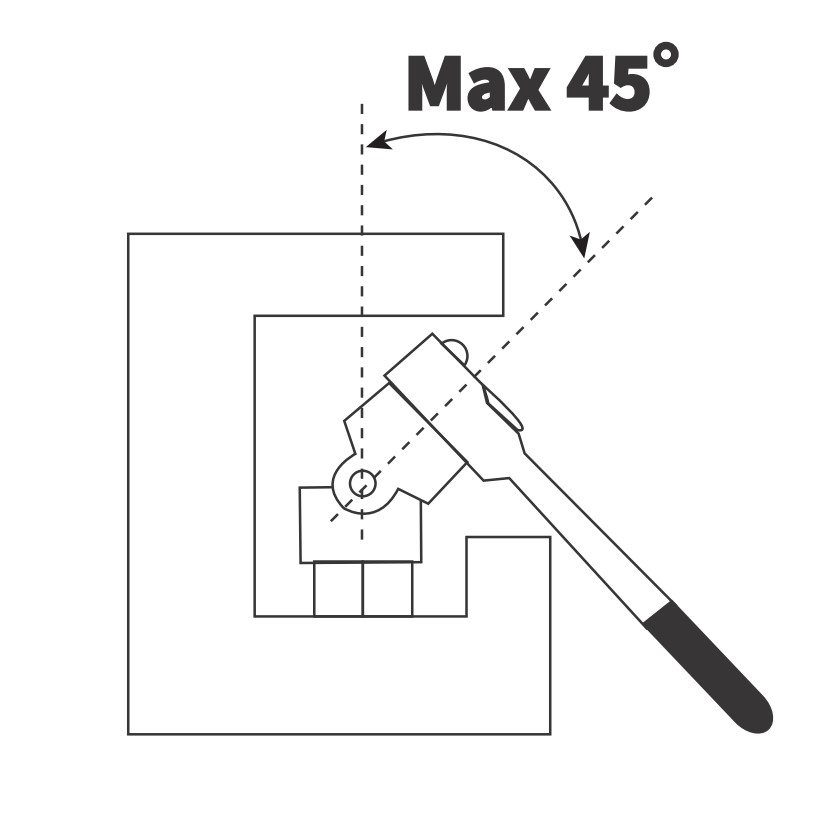

しかし、多くの場合、スペースの制限により、ねじやナットはソケットやレンチで直接力を加えるのが難しい場所に設計されています。ユニバーサルソケットの機能は、これらの領域に簡単にアクセスすることです。曲げ角度が大きいほど、以前はアクセスが困難だった制限された領域に到達しやすくなります。
角度は角度、
長さは長さ。
長さは長さ。

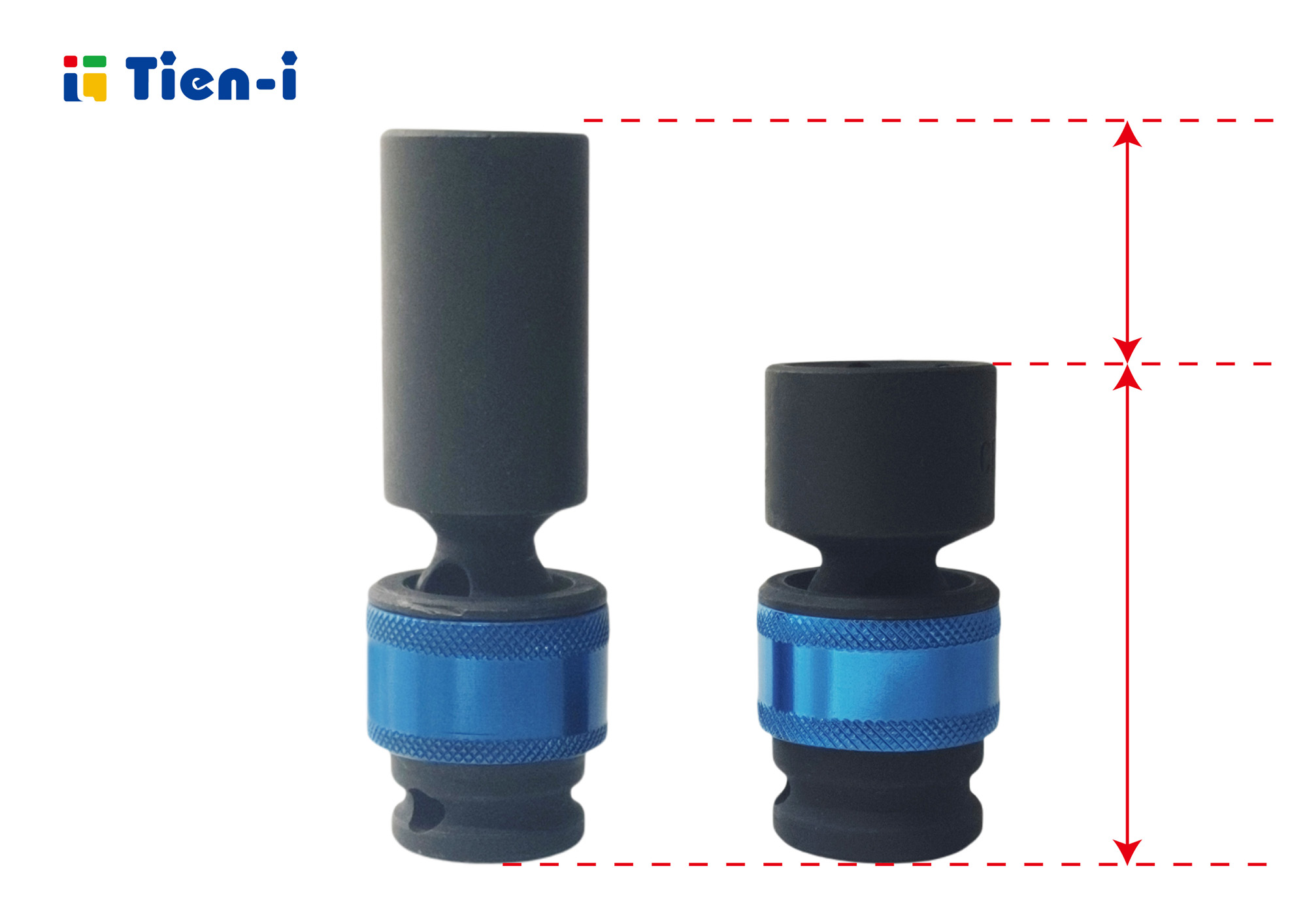

2つの赤い点線の交差角と赤い点線の長さは角度に影響しますか？いいえ、しません。角度は接続の構造によって決まります。ソケットの長さに関わらず、角度は約30度に維持できます。
多くの工具ブランドが「当社のユニバーサルソケットは短いので曲がります」と主張していますが、これは誤った発言です。
彼らが言いたいのは、彼らのユニバーサルソケットはより短く、狭いスペースにフィットできるということです。これは、コンパクトで柔軟な設計と引き換えに六角ソケットの有効な深さを犠牲にするため、正しいです。
さらに、角度自体もトルク伝達の効率に影響します。角度が90度に近づくほど、トルク伝達の効率は低下します。
しかし、多くの場合、スペースの制限により、ねじやナットはソケットやレンチで直接力を加えるのが難しい場所に設計されています。ユニバーサルソケットの機能は、これらの領域に簡単にアクセスすることです。曲げ角度が大きいほど、以前はアクセスが困難だった制限された領域に到達しやすくなります。
ユニバーサルジョイントの設計に関するご質問は、Tien-I営業チームまでお問い合わせください。
