売上に繋がるビットソケットの設計・製造ノウハウ（図表解説）

「誰が何を作ろうと気にしない、ただ私のツールが故障しないことを願うだけだ」

これは、ほとんどの整備士や技術者が感じていることです。彼らは自分のハンドツールが絶対に壊れないことを願っています。残念ながら、一部の部品はいずれ壊れたり、摩耗したりします。

ビットソケットとは何ですか？なぜ壊れたり摩耗したりするのですか？適切なビットソケットをどのように選べばよいですか？

ビットソケットは、ビットとソケットで構成されています。ビットは六角、トルクス、スロットなどの標準的な形状の外側の部分です。ソケットは下部の部分で、四角いドライブ穴があります。ラチェットハンドル、インパクトレンチ、パワーレンチなどのドライブツールでソケットを駆動できます。

ビットソケットは四角いドライブ穴で駆動できるため、トルク伝達はビットのみを使用するよりも安定して効率的です。ビットソケットは、車両や大型機械に使用されるような、高いトルク要件を持つ大きなボルトやナットに適しています。

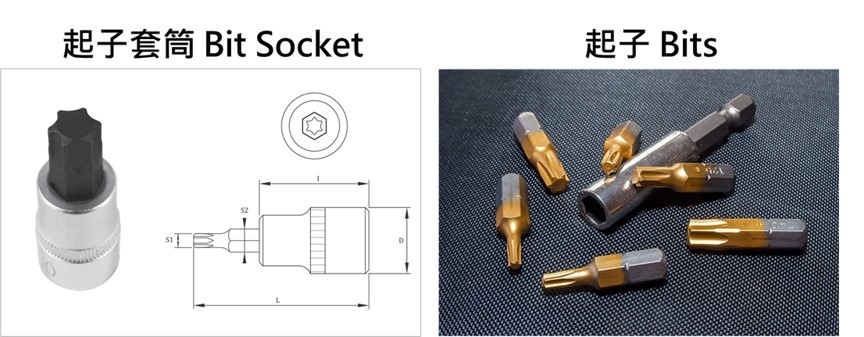

bit socket Tien-I

（ビットソケットとビットの比較写真）

ビットソケットの先端は、トルク伝達中に摩耗、変形、破損しやすい部分であり、この時がビットの先端が最も脆弱です。これは、トルクがいくつかの特定の点に集中するためです。同じ力が加えられた場合、トルクが接続線全体に均等に分散されるのではなく、数点に集中するため、プラスビットやマイナスビットは六角ビットやトルクスビットよりも変形または破損する可能性が高くなります。

図解による詳細な説明については、以下のリンクをご確認ください。
「ネジ山がなめる原因は？」

ビットソケットには、手動2ピースビットソケット、手動1ピースビットソケット、交換可能ビットソケット、そして1ピースインパクトビットソケットの4種類があります。各タイプの詳細については、以下のリンク先のページをご覧ください。

手動2ピースビットソケット (Two Piece Bit Socket)
手動ビットソケット (一体式) (Manual Bit Socket (One Piece))
交換式ビットソケット (Replaceable Bit socket)
インパクトビットソケット (一体式) (Impact Bit socket (One Piece))

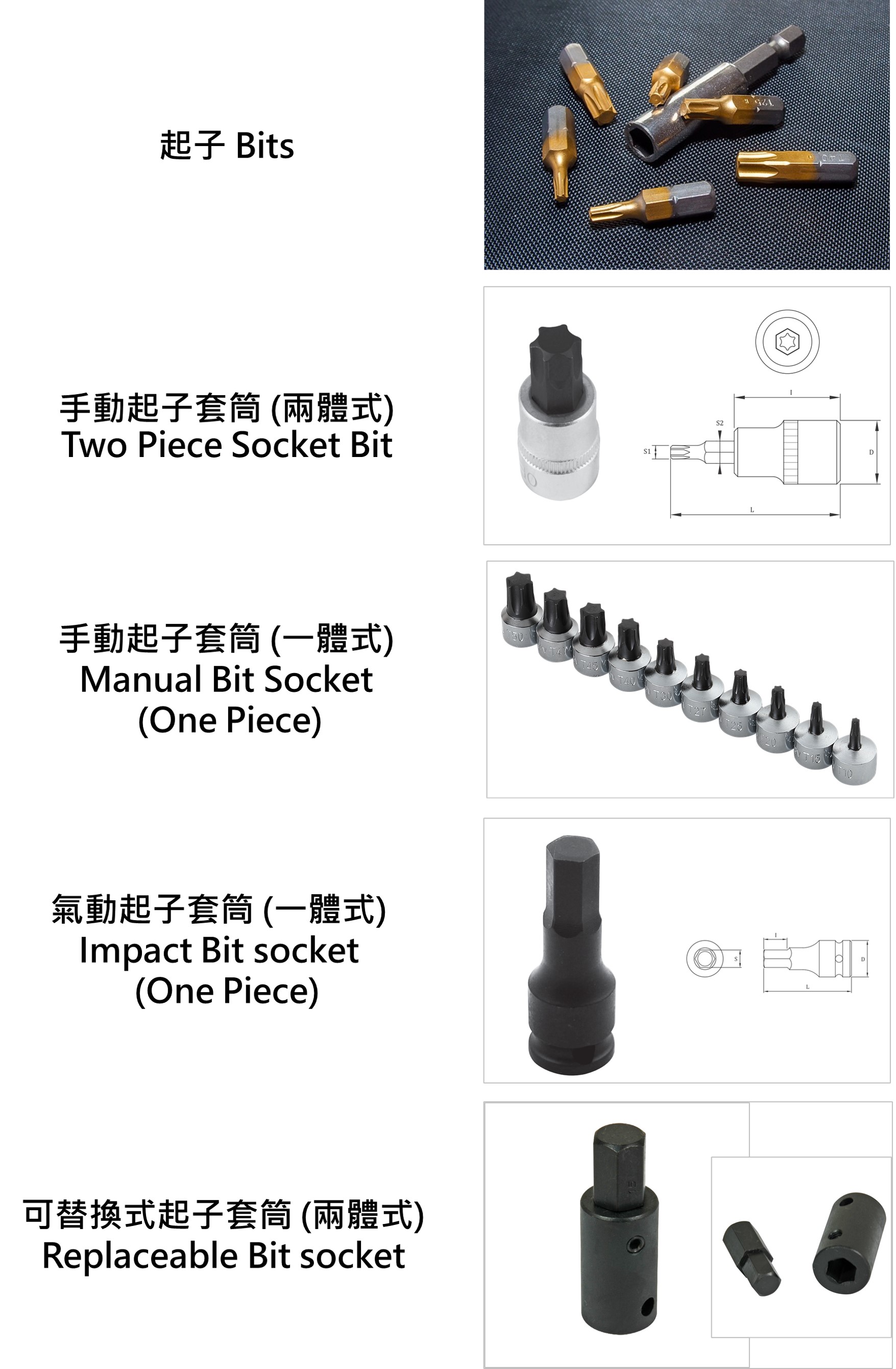

bit socket comparing sheet

上記の写真は4種類のビットソケットを示しています。各ビットソケットのタイプについて、仕様や素材を含めてもう少し詳しく説明しましょう。

手動2ピースビットソケット

手動2ピースビットソケットは、ソケットとビットの2つの部品で構成されています。ソケットはクロムバナジウム鋼製です。台湾の大手メーカーであるTien-iは、台湾製の合金鋼CR-V 50BV30を使用し、高度な冷間鍛造と熱処理によって、量産においても一貫した品質、硬度、トルクの安定した性能を保証しています。

CR-Vの利点について詳しく知るには、以下のリンクをクリックしてください。

Tien-iは耐久性と弾力性のために台湾製クロムバナジウム鋼を選びます

ビットはS2、Si合金鋼（耐衝撃性、Sタイプ）製です。

S2は、ほとんどの整備士や技術者に知られている広く使用されている合金鋼です。S2の硬度はHRC 59-67程度です。これは、高い割合のケイ素を含んでいるためです。日本刀の硬度がHRC 60程度であることを考えると、HRC 59以上の硬度は並外れています。

鋼種	標準代號	炭(C)%	釩(V)%	矽(Si)%	錳(Mn)%	磷(P)%	硫(S)%
S2	ASTM	0.4-0.55	0≦0.5	0.9-1.2	0.3-0.5	0≦0.03	0≦0.03

ただし、S2が常にビット製造に最適な選択肢であるとは限りません。整備士が力をかけすぎた場合、ビットとボルトのどちらが破損する方が良いでしょうか？

ほとんどの場合、ビットが破損する方が望ましいです。なぜなら、ボルトが破損したり、さらに悪いことにケースが破損してねじ山が損傷したりすると、整備士により多くの時間がかかるからです。時間は金であり、特にプロの整備士を相手にする場合はそうです。そのため、一部のボルトは手動でのみ作業すべきであり、エアツールや電動ツールは絶対に使用すべきではありません。手動ビットソケットにはインパクトレンチやパワーレンチを絶対に使用しないでください。

手動ビットソケット (一体型)

一体型手動ビットソケットは通常、SNCM 8660、ニッケルクロムモリブデン鋼、またはS2、Si合金鋼（耐衝撃性、Sタイプ）で作られています。SNCM 8660の硬度はHRC 55-59程度で、S2よりも低いです。しかし、ビットの耐久性と破損の可能性のバランスが重要なポイントです。トルクスT20のような高返品率の小型サイズを考慮する場合、Tien-iは顧客と協力して、特定のサイズの返品率を最適化するための適切な素材を選択します。

一体型ビットソケットにはソケット部分がないため、非常に短く（20～30mm以下）することができます。超短尺であるため、限られたスペースでの使用が容易です。

super short bit

交換式ビットソケット

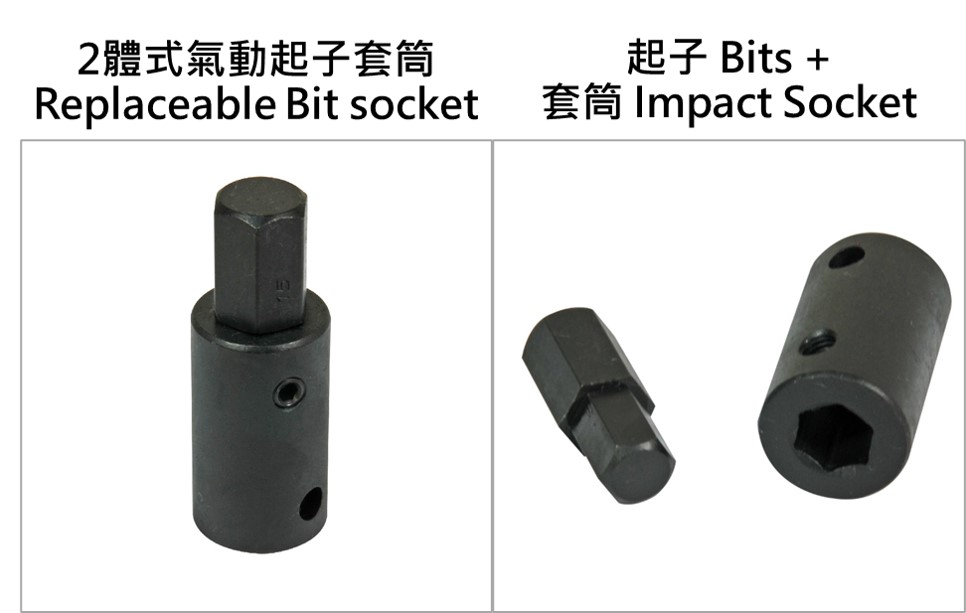

交換式ビットソケットの利点は、ビット自体を交換できることです。先端が最も破損しやすい部分であるため、交換式ビットソケットは頻繁にツールを使用するユーザーがコストを節約するのに役立ちます。結局のところ、ビットソケット全体を交換するよりも、ビットを交換する方が安価で簡単です。この設計により、ビットの迅速な交換が可能です。以下に示すように、ソケットとビットはネジで接続されています。ネジを緩め、ビットを交換し、ネジを締め直すだけで完了です。
bit socket replaceable

インパクトビットソケット (一体型)

インパクトビットソケットは通常、SNCM 8660（ニッケルクロムモリブデン鋼）またはCR-MO SCM440（クロムモリブデン鋼）で作られています。

これらの材料について詳しく知るには、以下のリンクをクリックしてください。「インパクトソケットの素材、クロムモリブデン鋼、CR-MO」

トルクの適用とビットの耐久性を考慮する際には、各タイプのビットソケットと、それが特定の作業領域や目的にどれだけ適しているかを知る必要があります。

自宅でたまに車を修理するなら、手動ビットソケットでも十分に活躍します。一方、インパクトビットソケットや交換式ビットソケットは、整備工場や組立ラインの作業員にとってより良い選択肢となるでしょう。ビットソケットを選択する際には、コスト効率と時間効率の両方が重要な要素となります。

適切なビットソケットの選び方

これは主に、お住まいの国や地域によって異なります。保証範囲は国によって異なるためです。ブランド保証の範囲は製品の品質よりも重要です。米国では、一部の工具ブランドは生涯保証を提供しています。ビットソケットは消耗品であるにもかかわらず、ハンドツール市場の競争が激しいため、一部の工具ブランドはビットにも保証範囲を拡大しています。保証期間中にビットの先端が摩耗したり破損したりした場合、工具ブランドは新しいビットソケットを送って交換します。このサービスはエンドユーザーにとっては素晴らしいものですが、メーカーにとっては悪夢です。

台湾を代表するビットソケットメーカーであるTien-iは、この課題に直面するプロフェッショナルな工具ブランドを支援し、返品率を分析し、返品率を下げるための代替ソリューションを提供しています。当社のエンジニアは継続的な改善に努めています。

ハンドツール市場では、競争が激しいです。ハイエンドブランドは、最高の品質だけでなく、比類のないサービスと保証範囲を提供しようと競い合っています。多くのオンラインフォーラムでは、価格、品質、サービスなど、ハンドツールのあらゆる側面について議論が交わされています。ドイツ製のビットは米国製よりも耐久性があるのでしょうか？これらのオンラインでの議論は、主に地元の流通業者にとって興味深いものです。

以下のチャートは、Tien-iが提供するビットソケットの全範囲をサイズと長さで分類して示しています。ビットソケットは長ければ良いというわけではなく、長くなるほど破損しやすくなることに注意が必要です。Tien-iが提供する様々なタイプのビットソケットについて詳しく知るには、以下のリンク先のページをご確認ください。

2ピース手動ビットソケット:https://www.tien-i.com/category/1-socket-wrench-

インパクトビットソケット:https://www.tien-i.com/category/2-impact-socket-bits-sets

Tien-iは30年以上にわたり、ハンドツール業界にビットソケットを提供してきました。サイズ、トルク性能、素材に関するご質問を含め、さらなる情報をご希望の場合は、30年以上の経験を持つ営業チームにお問い合わせください。

プロフェッショナルなハンドツールメーカーとして、Tien-iはソケット、インパクトソケット、チューブスパナツールについて、ISOおよびANSIの完全な仕様に準拠した製品を製造しています。ミリサイズでもインチサイズでも、Tien-iは必要な仕様を満たすか、それを上回ることができます。2004年以来、Tien-iは最新の人間工学に基づいたハンドツールの設計と革新を台湾で継続しており、人間工学はTien-iの設計と製造のDNAの一部となっています。ご質問がありましたら、Tien-iまでお問い合わせください。

Tien-iは、手動ビットソケットとインパクトビットソケットを国際的なANSIおよび/またはDIN & ISO規格に準拠して製造しています。一貫した品質のビットソケットまたはカスタムハンドツールのサプライヤーをお探しでしたら、Tien-iの営業チームにご連絡ください。
