スプラインソケットはプロ用？DIYでも使える？サイズ換算表ダウンロード付き

スプラインソケットはプロ用ツールですか、それとも単なるDIY用ですか？

スプラインソケットは、超精密な公差を必要としない単なるDIYツールなのでしょうか？
それとも、飛行機、自動車、高価な重機などに使用される軍用グレードのツールなのでしょうか？

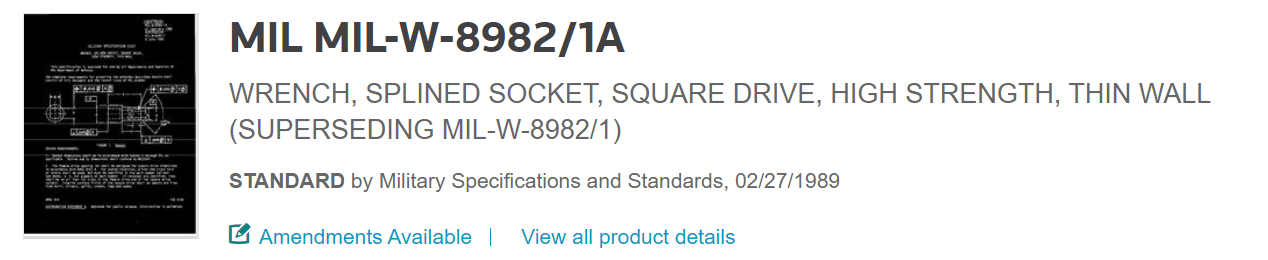

これらのスプラインソケットには、MIL-W-8982/1Aという軍事規格があります。これは、軍事用途における信頼性について述べられています。この規格は古く（最終更新は1989年）、プロのカタログでは航空機の修理に言及されています。

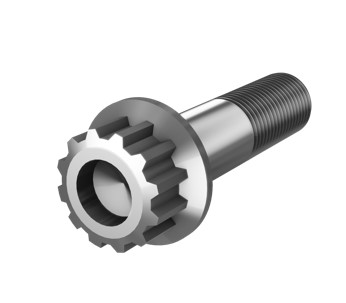

では、スプラインナットの特別な点は何でしょうか？

通常12ポイントソケットやナットと比較して、スプラインナット付きのスプラインソケットは2倍のトルクに耐えることができます。これは、強力なボルトを締め付け、多くのトルク圧力を処理できることを意味します。簡単に言えば、スプラインナットは強力で、ヘッドが通常の六角ナットよりも小さいです。

この特徴により、軍用グレードのスプラインナットは以下の場所で見られます。

また、スプラインソケットは航空業界におけるFOD（異物損傷）のリスクを低減するのに役立ちます。これは、スプラインナットに完璧にフィットし、不要なものが入り込むリスクを減らすことを意味します。これにより、作業場を清潔で安全に保つことができます。

FODについて少し：

航空の世界では、FODとは異物によって航空機に引き起こされる損傷を意味します。外部FODには、鳥、ひょう、氷、砂嵐、火山灰などが含まれます。空港は滑走路でのFODを防ぐために多額の費用を費やしています。内部FODには、コックピット内に残されたものが飛行に支障をきたす可能性のあるものが含まれます。

最後に、スプラインソケットは以下にも使用できます。

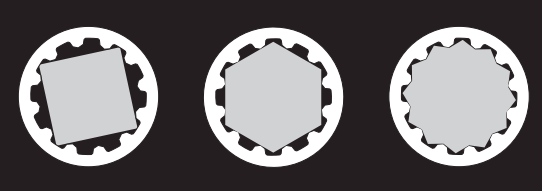

スプラインソケットは多くの種類のナットに使用できるため、「ユニバーサルソケット」と呼ばれています。しかし、ユニバーサルであることには代償があるのでしょうか？

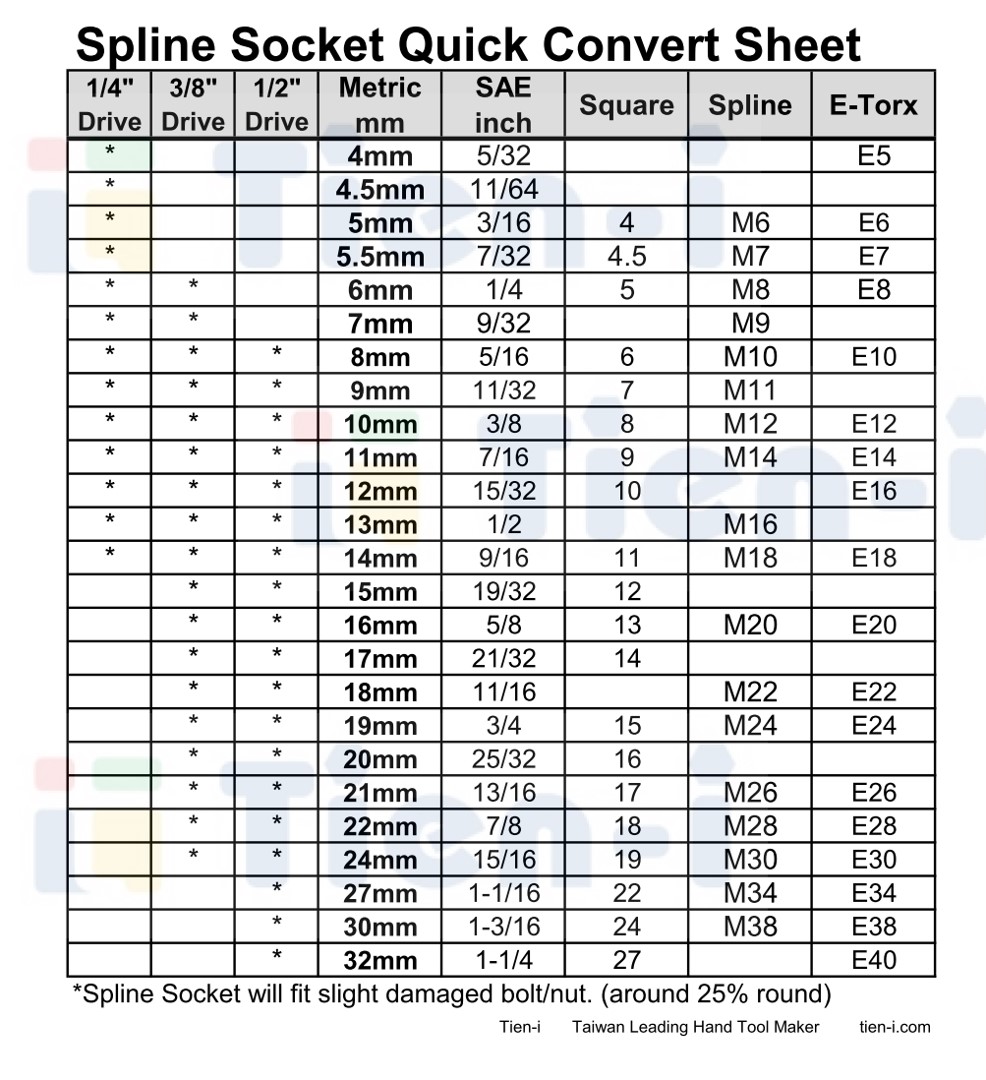

それに答える前に、当社のエンジニアリングチームからのスプラインソケットのサイズに関するチャートを以下に示します。
画像をクリックするとPDFをダウンロードできます。

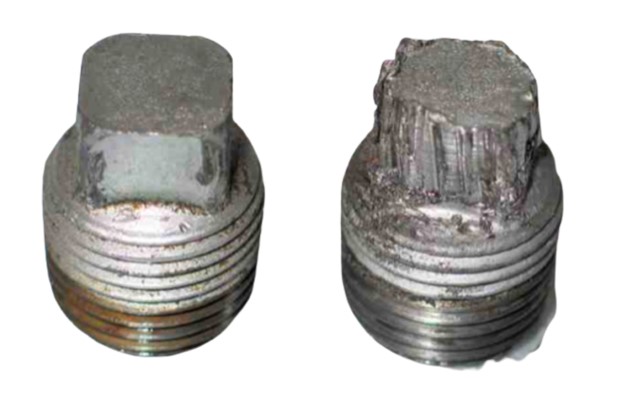

スプラインソケットを非スプラインナットに使用すると、ナットとソケットの間に隙間を感じることがあります。これは、ナットを簡単に損傷させる可能性があることを意味します。

プロの修理工は、非スプラインナットにスプラインソケットを使用することを避けます。しかし、3年に一度家具のナットを交換するだけなら、多少の損傷は問題ありません。そのため、スプラインソケットはプロ用ソケットではなく、ユニバーサルDIYソケットと呼ばれています。

2004年以来、台湾の会社が軍事規格を満たすプロフェッショナルなスプラインソケットを製造しています。

スプラインソケットの設計に関するご質問は、Tien-I営業チームまでお問い合わせください。
