ソケットサイズの基礎知識

ソケットドライブサイズの測定方法

上の図では、ソケットの3つの主要な寸法がドライブホール、L、Sとして示されています。これらの主要な寸法が、このソケットの使用方法を次のように決定します。

ドライブホールは、ドライブホール（「ドライバーホール」または「四角い穴」とも呼ばれます）のサイズを示し、必要なドライバーツールのトルクサイズを決定します。例えば、1/2インチドライブのラチェットには1/2インチドライブのソケットを使用します。

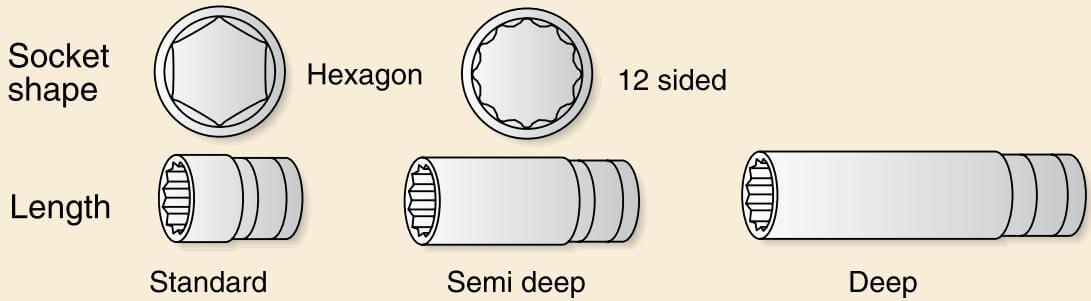

Lはソケット全体の長さを示します。必要な長さは作業環境によって決まります。深い穴のネジには、ディープソケットが最適な選択肢となります。

Sはナットの対象サイズを示し、どのソケットが必要かを決定します。例えば、5mmのナットには5mmのソケットが必要になります。

ドライブホールサイズ

ソケットのドライブホールのサイズは、用途とトルク要求によって決定されます。一般的で標準的なソケットドライブサイズは、1/4インチ（6.3mm）、3/8インチ（9.5mm）、1/2インチ（12.7mm）、3/4インチ（19.0mm）、1インチ（25.4mm）です。

1/4インチ（6.3mm）

最適な用途：電子機器、家電製品、小型エンジンなどの小規模な修理作業。
詳細：このサイズは小型のボルトや軽度のトルク用途に最適です。精密作業に完璧で、狭い場所での優れた操作性を提供します。

3/8インチ（9.5mm）

最適な用途：一般的な自動車修理や家のメンテナンス、エンジン作業や車体部品など。
詳細：標準サイズとして知られる3/8インチソケットは、中サイズのボルトにうまく機能します。ほとんどの家庭用工具キットの定番です。

1/2インチ（12.7mm）

最適な用途：トラック、SUV、産業機器などの中型から大型の機器修理。
詳細：1/2インチソケットは高トルクに対応します。

3/4インチ（19.0mm）

最適な用途：建設機械、大型トラック、農業機械などの重機や産業機器。
詳細：このサイズは、より大きく頑丈なボルトを使用するヘビーデューティーな状況で使用されます。プロの修理や産業現場で一般的に選ばれています。

1インチ（25.4mm）

最適な用途：掘削機、クレーン、石油掘削装置などの産業機器や機械の組み立てとメンテナンス。
詳細：1インチソケットは、特大のボルトと非常に高いトルクに対応するように作られています。重負荷の用途向けに設計されており、通常は専門的で産業的な状況で使用されます。

なぜインチを使うのか？それは産業革命中にイギリスで開発されたからです。

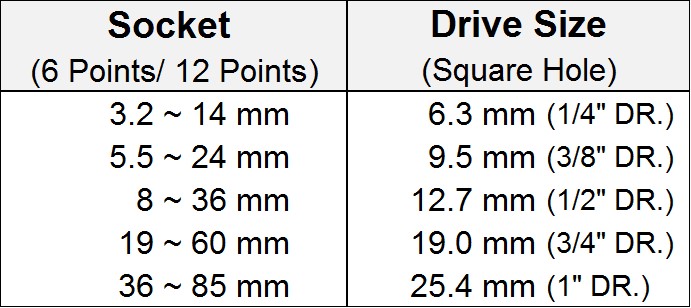

Socket Drive Hole

金物店では、上記のドライブホールサイズのラチェットレンチやその他のスパナを見つけることができます。ドライブホールが大きいほど、トルク抵抗は高くなります。ドライブホールが小さいほど、狭いスペースに適しています。一般的に言えば、自動車修理業界では3/8インチ（9.5mm）が最も一般的なサイズです。ただし、国によって異なります。

ソケットサイズ：SAE（インチ、分数）＆ミリ（mm）

現在の市場では、ソケットサイズはSAE（インチで測定されるインチ系）とメートル（ミリメートルで測定されるミリ系）の2つのシステムに分かれています。6ポイントおよび12ポイントソケットはどちらのシステムでも測定されます。一般的な範囲は5.5〜24mmです。SAEは主に米国で、メートルは主にヨーロッパとアジアで使用されています。

換算：1インチ = 25.4mm

SAEソケットサイズとミリソケットサイズの変換方法

ソケットの六角サイズを測定する方法には2つの異なる方法があります。SAE（米国自動車技術者協会）システムはインチを使用し、ミリ系またはメートル系システムはミリメートルを使用します。

金物店で、「このソケットはこのナットに合わないのはなぜだろう？サイズはとても近いように見えるのに！」と自問自答することもあるかもしれません。

ソケットのサイズについて明確な理解がなければ、間違ったツールを選んでしまいがちです。正しいサイズのツールがなければ、ナットを適切に固定したり締め付けたりすることはできません。どのサイズが正しいか、どうすればわかりますか？

多くのお客様が、SAE（インチ）とミリ系（ミリメートル）の測定値の変換方法を正確には知らないと認めています。例えば、11/16インチの六角ナットと17mmの六角ナットの実際のサイズの違いは何でしょうか？両方のサイズが17mmのソケットに合いますか？

以下の換算表は、SAE（インチ）とミリ系（mm）の測定値の相関関係を示しています。
